風淋室固定式吹風角度風淋結構說明參數

風淋室固定式吹風角度風淋結構說明參數

風淋室固定式吹風角度風淋結構：

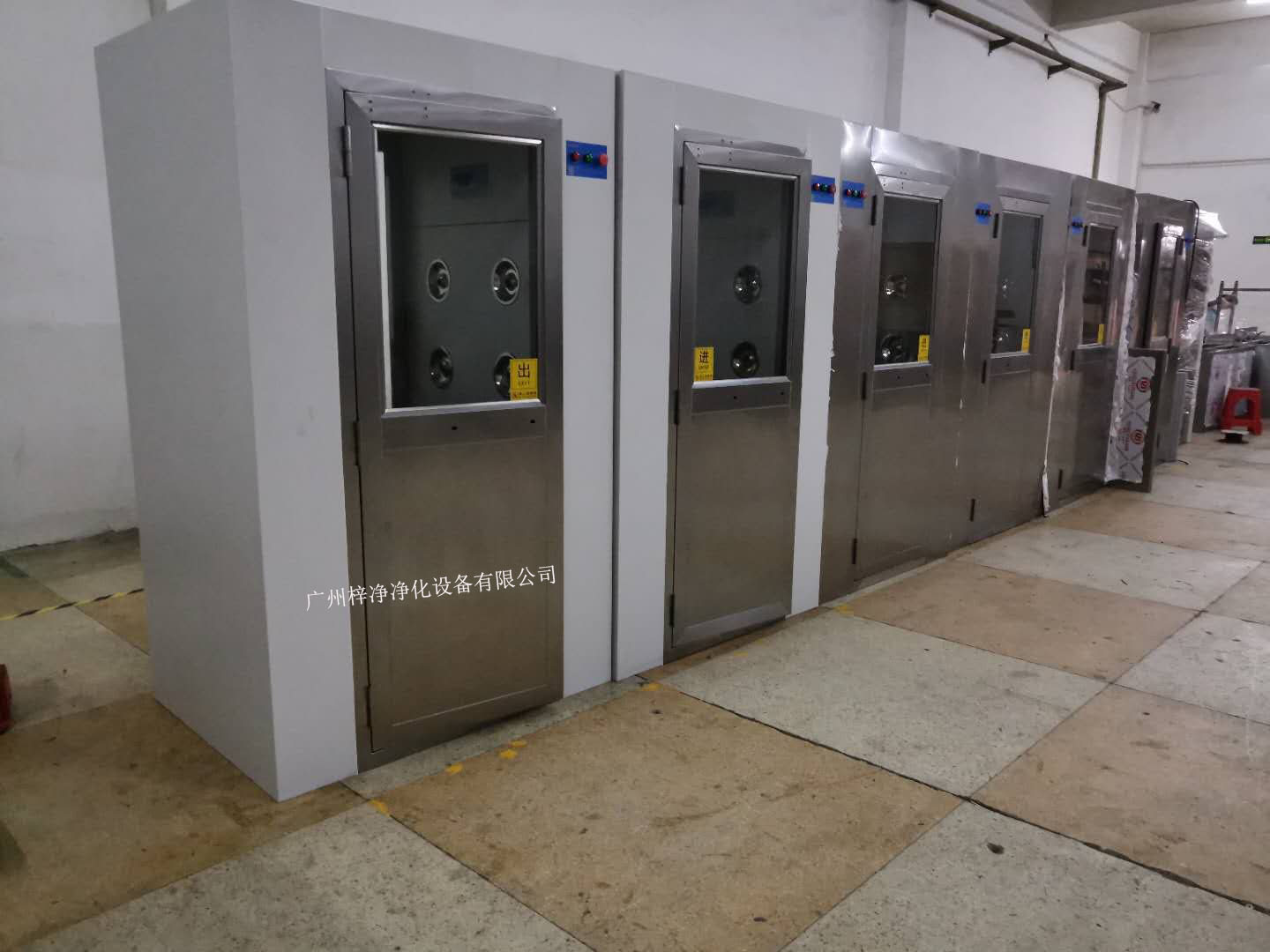

風淋室是人員或貨物進入潔凈無塵車間的必備潔凈凈化設備(如下風淋室外形圖)，其通用性強，可與所有的潔凈室和潔凈廠房配套使用，工作人員進入車間時，必須通過此凈化設備，用超強勁已過濾潔凈的空氣，由可360度可調旋轉噴嘴從各個方向噴射至人或貨身上，從而有效而迅速清除去附著在衣服上和貨物表面的灰塵、頭發、發屑等雜物，它可以減少人進出潔凈室所帶來的污染問題。

全自動風淋室的兩道門電子互鎖，可以兼起氣閘室的作用，阻止外界污染和未被凈化的空氣進入潔凈區域。杜絕工作人員將頭發，灰塵、細菌帶入車間，達到工作場地嚴格的無塵凈化標準，滿足生產環境污染要求,生產出高質量的產品，通常在所有凈化生產車間(10000級內凈化車間)的進口處，都會安裝各種不同大小的風淋室。由于現有的風淋室中，人站立在風淋室中，進行旋轉360度除塵，而風向都從兩側直式吹出，人體又在360度的旋轉，那灰塵因受到兩側的風力加人體的旋轉力，所以導致灰塵也是在進行不停的旋轉和亂串，最終直接影響風淋的除塵效果和風淋室的潔凈度與污染，

風淋室內容：

風淋室的目的在于克服現有技術中存在的不足，而提供一種潔凈度高的風淋結構。

解決以上問題所采用的技術方案是：包括風淋室，風淋室包括有兩扇進出門，風淋室的內部成型為風淋空間，

風淋室的側壁及頂部設置有風嘴，頂部的風嘴朝向豎直向下安裝，側部的風嘴朝向斜下方設置安裝，風淋室與風淋空間的側壁之間形成有夾層，夾層內設置有風機，風淋室底部的側壁上開有吸風口，吸風口連通風淋空間和夾層，吸風口處連接風機，并連接有初效過濾器，在初級過濾器的高處還設置有高效過濾器，初級過濾器和高效過濾器相互連通，并且連接有收集裝置，高效過濾器還連接有出風管，并且與風嘴連通。通過改變風力的走向，統一出風口按向下傾斜45度角，讓其風向統一向下吹拂，風向通過向下吹拂再經過垂直向下的風力鎮壓，這樣以來，異物和灰塵均直接被吸風口吸出于處理，因此可以很好的解決風淋室因人體、物料帶來的塵埃或灰塵對風淋室的污染，風淋才能達到真正除塵的效果和保護車間的潔凈度的目的。

風淋室側部的風嘴的吹風角度與水平線的夾角為45°。

風淋室初效過濾器覆蓋住吸風口的所有孔洞，并且包括有過濾網，過濾網插設在吸風口的邊緣。

風淋室側壁及頂部的風嘴均勻設置在風淋室的內壁上，最處位于人體平均膝蓋高度以下。

風淋室進出門的邊緣設置有擋風條。

現有技術相比，具有以下優點和效果：通過改變風力的走向，統一出風口按向下傾斜45度角，讓其風向統一向下吹拂，風向通過向下吹拂再經過垂直向下的風力鎮壓，這樣以來，異物和灰塵均直接被吸風口吸出于處理，因此可以很好的解決風淋室因人體、物料帶來的塵埃或灰塵對風淋室的污染，風淋才能達到真正除塵的效果和保護車間的潔凈度的目的。

附圖說明：

風淋室外部結構示意說明；

1、風淋室，2、進出門，3、風淋空間，4、風嘴，5、夾層，6、風機，7、吸風口，8、初效過濾器，9、高效過濾器，10、收集裝置。

具體實施方式

下面結合并通過實施例對本實用新型作進一步的詳細說明，以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。

具體包括風淋室1，風淋室1包括有兩扇進出門2，風淋室1的內部成型為風淋空間(3)，其特征在于：所述風淋室1的側壁及頂部設置有風嘴4，頂部的風嘴4朝向豎直向下安裝，側部的風嘴4朝向斜下方設置安裝，風淋室1與風淋空間3的側壁之間形成有夾層5，夾層5內設置有風機6，風淋室1底部的側壁上開有吸風口7，吸風口7連通風淋空間3和夾層5，吸風口7處連接風機6，并連接有初效過濾器8，在初級過濾器的高處還設置有高效過濾器9，初級過濾器和高效過濾器9相互連通，并且連接有收集裝置10，高效過濾器9還連接有出風管，并且與風嘴4連通。

風淋室側部的風嘴4的吹風角度與水平線的夾角為45°。

風淋室初效過濾器8覆蓋住吸風口7的所有孔洞，并且包括有過濾網，過濾網插設在吸風口7的邊緣。

風淋室側壁及頂部的風嘴4均勻設置在風淋室1的內壁上，最處位于人體平均膝蓋高度以下。

風淋室進出門2的邊緣設置有擋風條。
